画面遷移図（Excelテンプレート）

本記事では、Creative Content Lab Tokyo（クリエイティブコンテンツラボトウキョウ）が作成した画面遷移図（Excel版）のテンプレートをご提供しております。

本テンプレートは、Salesforce（セールスフォース）プロジェクト以外にも活用可能なフォーマットとなっておりますので、是非をご活用ください。

画面遷移図は、画面一覧・画面定義書と3点セットで使うと効果が出ます。設計工程で作る成果物の全体像は、システム設計書のテンプレート一覧で確認できます。

1.ドキュメントサンプルイメージ

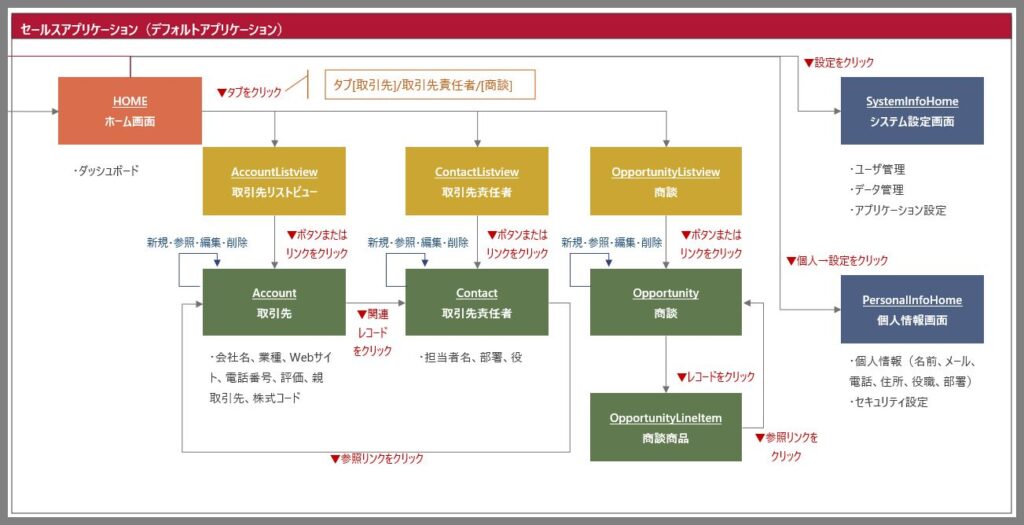

画面遷移図

【凡例】では、ログインやホーム画面などシステム共通の画面はオレンジ色とし、リストビューは黄色にするなど、画面の種別によって色分けをしています。

画面遷移図では、システム全体の画面遷移を確認するため細かい情報や矢印を増やしすぎると可読性が低くなってしまうため注意しましょう。

例えば、Salesforce標準画面では、リストビューからレコードを選択して参照画面へ遷移する、もしくはボタンクリックで新規レコードを作成することも可能ですが、画面間の遷移は同一としています。

また標準画面では、新規作成・参照・編集・削除の機能がありますが、これらも同一画面の処理と定義して、コメントを追加しています。

このようになるべくまとめて記載し、どうしても説明が必要なところはコメントなどで補足するくらいがよいでしょう。

画面遷移の方法や制御条件などは、画面定義書を作成する際に、主画面と関連する画面間の画面遷移図を定義するとよいでしょう。

画面遷移図で画面間の流れを押さえたら、個々の画面の仕様は画面一覧、帳票などの出力物は帳票一覧で管理します。

画面遷移図と合わせて、画面一覧や画面定義書などの設計書を作成すると思いますので、それらのテンプレートが必要な場合は、以下の記事からダウンロードしてご利用ください。

参考

サポーターさん

テンプレートのご利用に関して不明な点があればお問い合わせください。また、テンプレートに対しての要望がありましたらご意見ください。皆様の役に立つように改善していきたいと思います。

資料のダウンロードおよびご利用に関しては、本サイトのコンテンツ利用規約に同意される場合のみ利用可能となります。

update 2022/04/17 直接エクセルファイルをダウンロードするリンクを追加

画面遷移図（Excel版）のダウンロードはこちら

以下は、スプレッドシートでの表示となります。
