設計_基本設計_CRUD図/マトリクス表（Excel版）サンプルテンプレート

By セールスフォース標準化推進ラボ / 2023年7月8日

本記事では、Creative Content Lab Tokyo（クリエイティブコンテンツラボトウキョウ）が作成したCURD図/CRUDマトリクス表（エクセル版）のテンプレートをご提供しております。

サポーターさん

設計工程で機能や処理で利用するオブジェクトやフィールドとの関連を定義する場合にご利用ください。

はじめに

1.CRUD図とは

CRUD図は、データベースやシステムの開発過程において使用されるモデリングツールです。CRUDとは、「Create（作成）」「Read（読み取り）」「Update（更新）」「Delete（削除）」の頭文字を取ったもので、データの基本的な操作を表しています。

CRUD図は、データベースやシステム内でどのようなデータ操作が行われるかを可視化するために使用されます。以下にCRUD図の要素とその役割について説明します。

エンティティ（Entity）: エンティティは、データベース内の特定のデータを表すものです。例えば、ユーザーや商品などがエンティティとして表されます。（※Salesforceではオブジェクトに該当します）
属性（Attributes）: 属性は、エンティティが持つ特性やデータの要素を表します。例えば、ユーザーエンティティの属性には「名前」「メールアドレス」「パスワード」などが含まれます。※Salesforceでは、フィールドに該当します
関連（Relationships）: 関連は、エンティティ間の接続や依存関係を示します。例えば、ユーザーエンティティと注文エンティティの間には「1対多の関係」があり、1つのユーザーが複数の注文を持つことができます。
操作（Operations）: 操作は、CRUDの基本操作（作成、読み取り、更新、削除）を表します。それぞれの操作は、エンティティに対して行われるアクションを示します。例えば、ユーザーエンティティに対する操作として「新しいユーザーの作成」「ユーザー情報の読み取り」「ユーザー情報の更新」「ユーザーの削除」があります。

CRUD図の作成目的

データ操作の可視化: CRUD図は、データベースやシステム内で行われるデータ操作を視覚的に表現することで、開発者やステークホルダーにとって理解しやすくします。これにより、システムの要件やデータフローを明確にすることができます。
設計の基盤: CRUD図は、データベースやシステムの設計の基盤となります。エンティティ、属性、関連などの要素を明確に定義することで、データベースのテーブル構造やシステムの機能を設計する際の指針となります。開発者やデータベース管理者は、CRUD図を参照してデータベースやシステムの設計や実装を行うことができます。
コミュニケーションとドキュメント化: CRUD図は、開発者やステークホルダーとのコミュニケーションツールとしても役立ちます。図によってデータ操作のフローを明確に示すことで、開発者間や関係者間での理解の共有が容易になります。また、CRUD図はプロジェクトのドキュメントとして使用され、後から開発やメンテナンスを行うためのリファレンスとなります。

データの整合性とセキュリティ: CRUD図は、データベースやシステム内のデータの整合性とセキュリティを確保するためにも役立ちます。

適切な関連性や操作の定義によって、データの整合性を保つことができます。また、CRUD図はアクセス権や機能制限の設計にも活用され、データのセキュリティを確保するための基礎となります。

1.テーラリングガイド

１．表紙（メッセージ定義書）

画像はクリックすると拡大表示されます。

表紙については、以下の箇所をプロジェクトに合わせて変更してください。

基本設計工程としていますが、プロジェクトの工程に合わせて適宜変更してご利用ください。

情報種別：社外秘など

情報所有者：基本的にはお客様の会社名となります。

会社名：自社の会社名（正式名称）を記入してください。

タイトル：ドキュメントのタイトルをプロジェクトに合わせて変更

版数、作成日、作成者：※必要に応じて、最終更新日、更新者を入れてください。

２．改訂履歴

版数、変更箇所、変更内容、変更理由、作成日、作成者、更新日、更新者などを記述します。

改訂履歴は、ドキュメントのメンテナンス上必ず設定するようにしましょう。

またプロジェクトごとに記載の粒度やルールを検討してください。

３．CRUDマトリクス表（機能ｘオブジェクト（エンティティ）レベル）

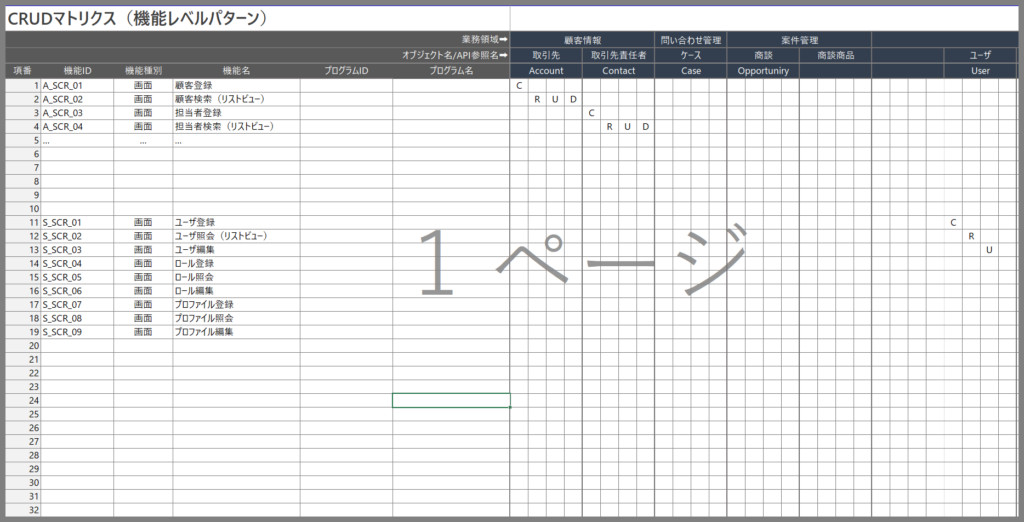

CRUDマトリクス表は、大きく2種類の粒度の設計書が存在します。1つ目は下記のようなエンティティ（オブジェクト）に対してのCRUDを定義するものとなります。

こちらは、各機能（またはプログラム）で、どのオブジェクトをどのような目的「Create（作成）」「Read（読み取り）」「Update（更新）」「Delete（削除）」で利用するかを定義した設計書となります。この資料を作成しておくことで、データベースに変更が入る場合に、どの機能/プログラムに影響があるのか簡単に確認することができます。

【記載内容】

機能ID：システム機能のIDを記入します。
機能種別：システム機能の種別（画面、バッチ、帳票、APIなど）を選択します。
機能名：システム機能の名称を記入します。
プログラムID：プログラムのIDを記入します。
プログラム名：具体的なプログラム名（物理名）を記入します。※1つの機能で複数のプログラムがある場合には全て羅列します。
業務領域：概念データモデルで定義したエンティティの纏めりを定義　（不要な場合は削除してもよい）
エンティティ（オブジェクト）：システム全体のオブジェクトを列で定義します。（オブジェクト名は論理名と物理名（API参照名）の両方を定義しておきます）

4．CRUDマトリクス表（機能ｘ項目（フィールド）レベル）

２つ目のCRUCマトリクス表は下記のような項目（フィールド）に対しての機能/プログラムのCRUDを定義したものとなります。

こちらの場合は、項目数が多い場合には列がかなり長くなってくるため、可読性の観点から1つのエンティティ（オブジェクト）に対して、1シート単位で作成したほうが良いかもしれません。

また、処理単位で記載するようなサンプルとなっていますが、メンテナンスも大変なため、機能またはプログラム単位で作成してもよいでしょう。

【記載内容】

- 機能ID：システム機能のIDを記入します。
- 機能種別：システム機能の種別（画面、バッチ、帳票、APIなど）を選択します。
- 機能名：システム機能の名称を記入します。
- プログラムID：プログラムのIDを記入します。
- プログラム名：具体的なプログラム名（物理名）を記入します。※1つの機能で複数のプログラムがある場合には全て羅列します。
- 処理ＩＤ：プログラム内の処理ごとに採番されたＩＤを定義します。
- 処理名称：プログラム内の処理名称を記入します。
- 業務領域：概念データモデルで定義したエンティティの纏めりを定義　（不要な場合は削除してもよい）
- エンティティ（オブジェクト）：システム全体のオブジェクトを列で定義します。（オブジェクト名は論理名と物理名（API参照名）の両方を定義しておきます）
- 項目（フィールド）：オブジェクト内の項目を論理名と物理名（API参照名）で定義します。
